XBD-DL系列立式多级消防泵组

概述
    XBD—DL系列单吸多级分段立式消防泵，是根据对全国消防部门、设计院、  所和各界用户进行大量调查，  又根据消防工程的特点研制的新产品。该泵适宜于高层建筑和民用住宅楼群、宾馆及各种其他建筑的消防工程之用。

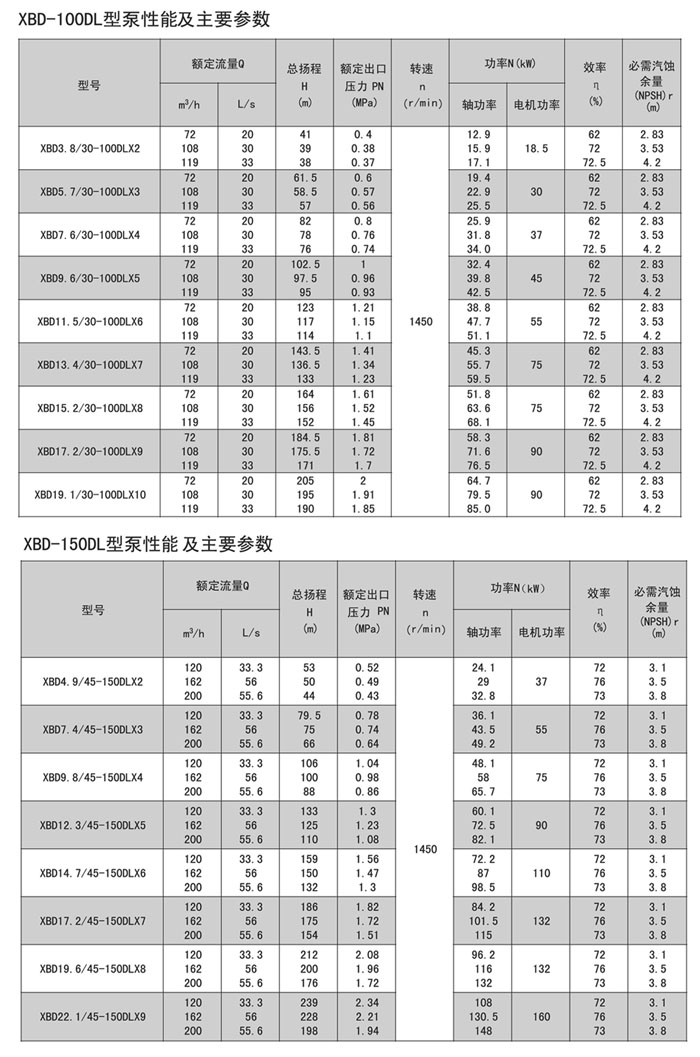

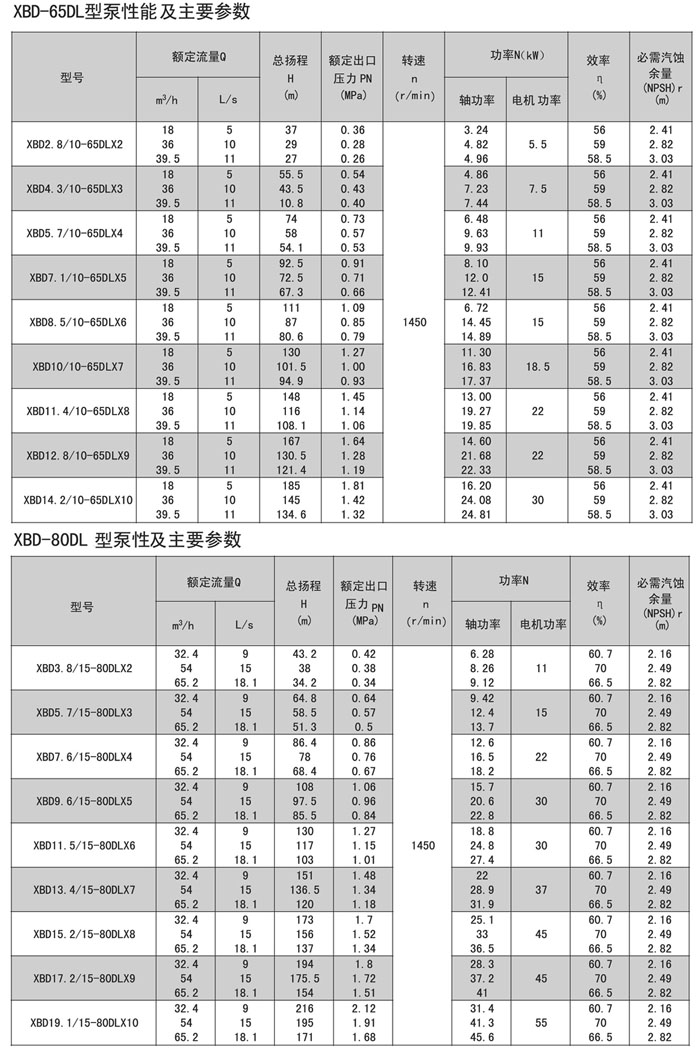

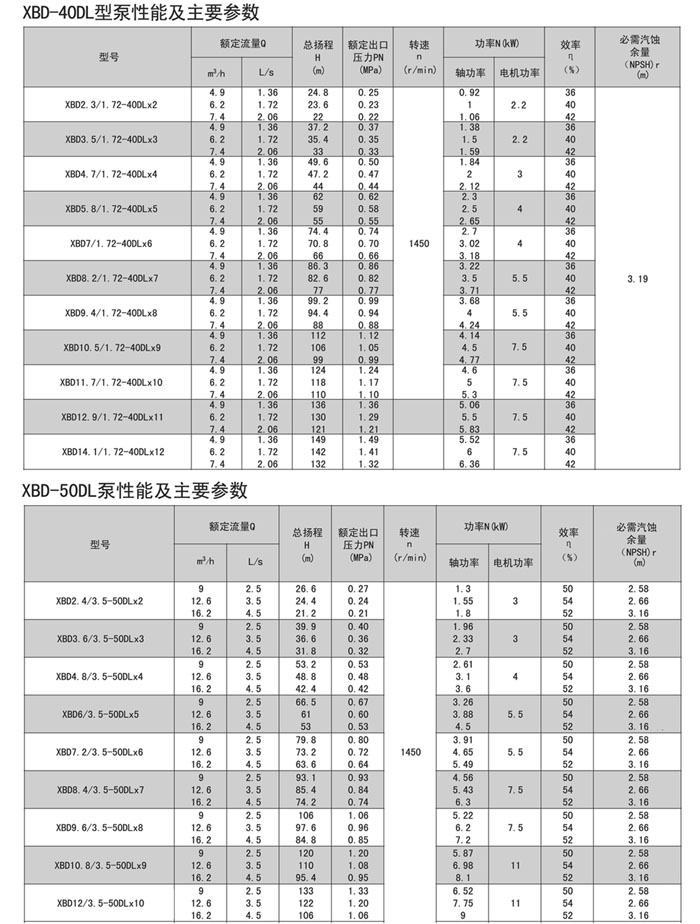

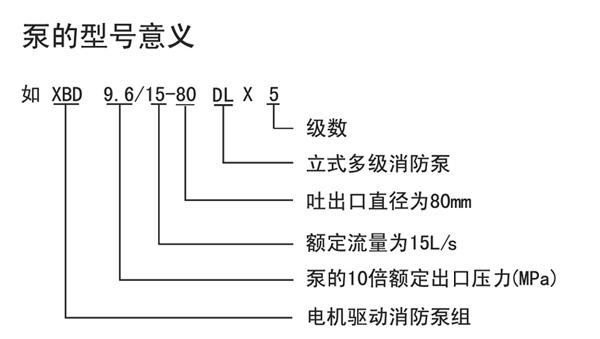

    该系列泵的主要特点是流量扬程选择范围大，额定流量可以从1OL/s到80L/s之间，额定出口压力可从0.28—2.67MPa之间选择。
    本系列泵所执行的标准是GB6245—2006《消防泵性能要求和试验方法》。

结构说明
    本型泵的吸入口位于吸入段上，呈水平方向；吐出口在吐出段上，呈水平方向。
    水泵的主要零件有：吸入段、中段、吐出段、叶轮、导叶、吐出段导叶、轴、平衡鼓、轴套、轴承及联接架。
    1．吸入段、中段、导叶、吐出段导叶、吐出段均为铸铁制成，共同形成泵的工作室。
    2．由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡鼓来承担，其余小部分残余轴向力由轴上端的向心推力球轴承来承担，叶轮制造时经静平衡试验。
    3．轴为经调质处理的不锈钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上，轴的一端安装联轴器部件与电机直接联接。
    4．轴封为机械密封时，采用平衡室内的压力水进行润滑和冷却，轴封为填料密封时，吐出段上的3.8"软管接头，用于把填料体中漏出的水通过软管排放到地沟里，以保持周围场地的整洁。
    为保证泵在长时间停放后仍能迅速启动，叶轮、轴套等零件材料采用青铜，平衡鼓材料采用不锈钢。
    填料密封由填料室、填料压盖、填料环及填料等组成，填料的松紧程度必须适当，不可压得太紧亦不可太松，以液体能一滴一滴地渗出为准，如果填料太紧，轴套容易发热，同时多耗功率，填料太松，由于液体流失要降低水泵效率。
