WPS系列微机控制变频调速

概述

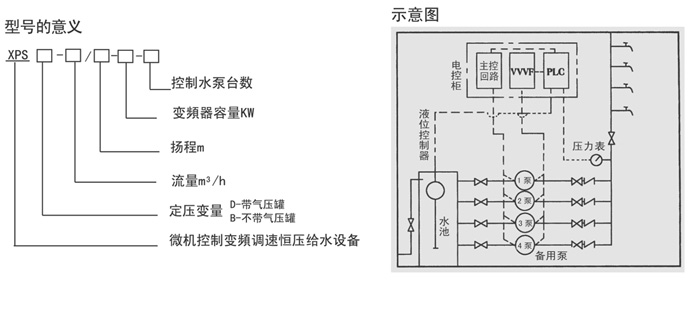

    该设备由水泵机组、电控系统、压力仪表、阀门管路及共同底座等组成。其中电控系统由变频调速器，可编程序控制器、压力设定器(专用PID)及低压电器线路等组成。(见示意图)
    当管网用水量增加时，出水口压力下降，安装于设备出水总管的压力仪表检测出该变化输送电信号至电控系统，压力设定器接收到电信号后与压力设定值比较，再经PID运算产生一
个调节信号，使变频器的频率升高，提高水泵转速，水泵供水量增大，供水压力升高，从而维持供水管网压力恒定。当管网用水量减少时，则出现相反的调节过程。设备恒压值可根据用户要求，由设定器任意设定。
    当变频调节器频率升至50Hz，变速泵已全速运转，用水量继续增加致使管网压力低与设定值时，则启动第二台泵全速运行。同时变频器频率自动调整至某适当值，变速泵以较低转速运行，维持管网压力恒定，并随着用水量的变化重复第二台泵启动前的调整过程。如果管网用水量减少，变速泵已自动调至低速不能向管网供水，而管网压力仍上升，高出设定值时设备则撤出第二台水泵。同时调节变速泵使其转速升高，维护管网压力等于设定值。第三台则同样的按上述规律投入或撤出工作。
    为了保证各泵寿命均衡，防止设备中某一台或几台水泵因用水量小于设计用量，而长期不运行“锈死”卡住特设定时轮换功能。以三台同型号泵为例，第一个工作周期，由1#泵、变速运行，用水量增加时，依次投入2#泵、3#泵，减少时依次撤出3#、2#；第二周期2#泵为变速泵，用水量增加时，依次投入3#、1#泵，减少时依次撤出1#、3#泵，第三周期3#泵为变速泵，并依次投入1#、2#泵，撤出2#、1#泵。第三个工作周期结束后，设备重复第一周期工作过程，作为第四个工作周期    。同理可知由两台泵、四台泵、五台泵组成的设备定时轮换工作过程。设备工作周期时间可以从几分钟至十几天任意调整。
    设备中有小流量稳压泵时，稳压泵不参与定时轮换工作，在用水量很小时，设备自动停掉大泵，由变频器带带动稳压泵运行，使管网维持设定值不变。
    对于配有气压罐的设备，夜间用水量极小时，由气压罐来维持管网压力。
    液位仪表用于吸水式系统缺水保护，自灌式一般勿需配值。
    该设备寿命长、自动化程度高、节能显著、供水效果好，是工矿、生产生活供水，生活小区、高层建筑生活供水的理想选择。设备也可适于有恒压供水要求的其它场所。
