ISG系列单级立式管道泵

主要用途及使用范围
    ISG型单级立式离心泵，是在我公司生产的IS型泵的基础上结合管道泵的特点进行优化设计的一种主要作为管道系统增压的立式离心泵。在各种不同的使用场合完全可以代替IL、IS型泵，适合于工业和城市给排水、高楼建筑水塔增压供水、消防增压、管道增压、远距离送水、采暖制冷循环等场合。鉴于该系列泵的水力模型全部采用IS型泵的水力模型，因此保持了IS型泵的高效节能特点。泵与电机的连接有两种形式：一是Y160以下电机按直联结构设计，电机轴伸尽量变短，电机下轴承加防窜装置，提高了电机的可靠性；二是Y180及以上电机按分体式，采用泵与电机弹性连接。密封采用机械密封，因此该系列泵具有运行平稳、可靠、噪音低，适用范围广等优点。是一种理想的管道循环增压泵。也可根据用户要求，制作便拆式结构。
产品特点
A．适用性强，性能参数范围广
　　采用ISO2858国际标准，流量范围：1.5—1600m³／h，扬程：8—125m，汽蚀余量2.5—7m，每种型号泵通常分为Z.O.A.B.C五种型式，共有291个规格。
B．安装方便
　　泵的进出口直径相同并且其中心线在同一条线上，能像阀门一样安装在管道的任何位置及任何方向，另外泵还设有底座，极大地方便了泵的安装和固定。
C．振动小噪音低
　　叶轮经过严格的静平衡试验，确保水泵在高速运转时平稳可靠，因此设备运转效果好，噪音低振动小。
D．节约资金
　　由于其独特的安装结构，大大的缩小了占地面积和空间，缩小了泵房面积，采用V1电机可在户外使用。
E．密封可靠
　　轴封采用优质可靠的高压机械密封，确保其不泄露，也可根据用户要求采用填料密封。
F．效率高
　　该系列泵的性能曲线无驼峰，吸入室采用螺旋形吸入室，使液体流动更符合流体力学原理，因此效率高，也可根据用户要求采用串联或并联方式运行使用。
G．使用寿命长
　　高效率，低噪音，振动小确保设备使用寿命长

工作条件
　　本系列泵最高工作压力1.6MPa即出口压力=泵进口压力+泵扬程<1.6MPa，泵体静压试验为2.4MPa，如果泵系统压力超过1.6MPa．请在订货时说明。
　　本系列泵可输送温度不高于80℃的清水或物理化学性质类似于水的其它液体。在泵盖上增加冷却系统，可输送85℃—30℃的上述介质，如输送介质含有微小颗粒，请在订货时说明。

泵型号的意义
如：ISG80—250(J)Z.O.A.B.C
ISG—级立式离心泵  　　 　　　 80—进出口直径(m)
250—轮名义直径(mm)　　　　J一设计转速为2900r／min的泵
降速为1450r／mi n  　　 　　 Z一叶轮外径加大型
O一叶轮外径原型    　　　　　A一叶轮外径第一次切割
B一叶轮外径第二次切割  　　　G一叶轮外径第三次切割

结构特征

A．泵轴：选用优质钢材。采用镀铬处理，增强轴的使用寿命。
B．机械密封采用碳化硅石墨丁腈橡胶等材料制成．高压机械密封运行寿命长，不渗漏．对轴无磨损，不积水垢．保证工作环境整洁。
C．测压孔：安装压力表或真空压力表。
D．泵体：压出室和吸水蜗室采用优良水力模型制成，既美观又高效，设有安装地脚，便于安装和运行平稳。
E．放水孔：泵不用时供放水用。
F．放气阀：注引水时．排净泵内空气。(保证泵启动及机  械密封的润滑)。
G．叶轮：采用ls型泵的水力模型，具有效率高，性能曲线无驼峰等特点。
H．泵盖：精心设计．一盖多用同一泵盖即可装机械密封，  又可装填料密封．既可输送热水又可输送一般清水为用户节约大量资金。
I．联轴器：泵与电机之间采用弹性联轴器．可自动补偿泵  与电机之间的误差，大大提高了泵的使用寿命。
便拆式的结构特征
　　可以在泵体不动的情况下将叶轮拆出来．因此维修时特别方便。

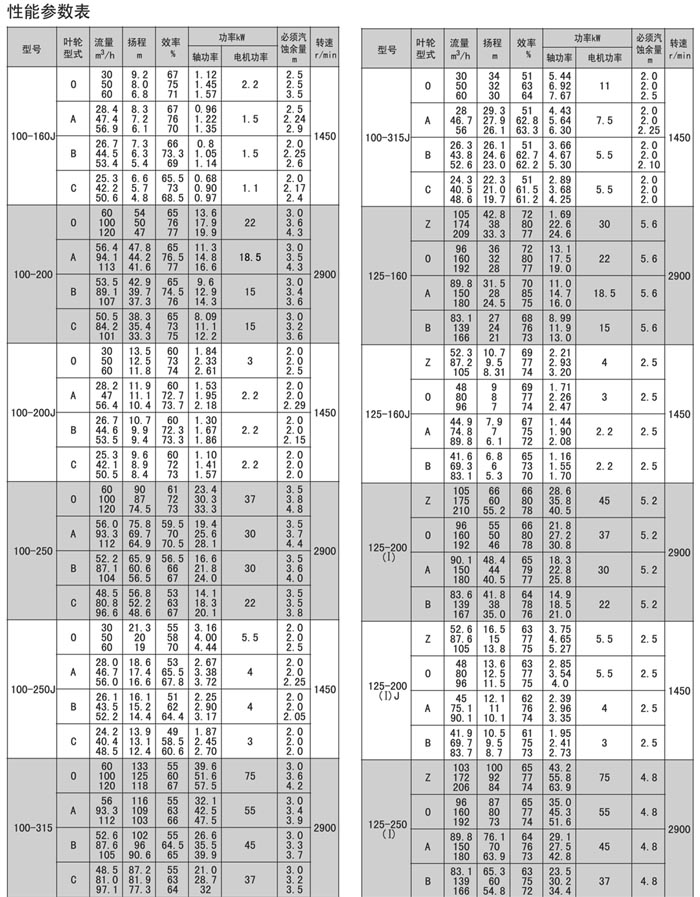

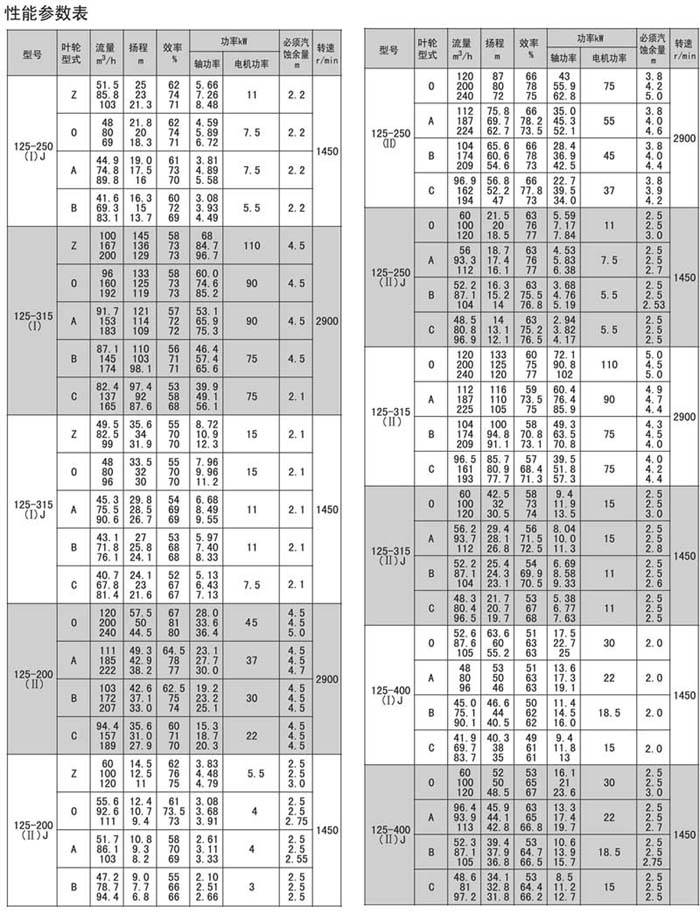

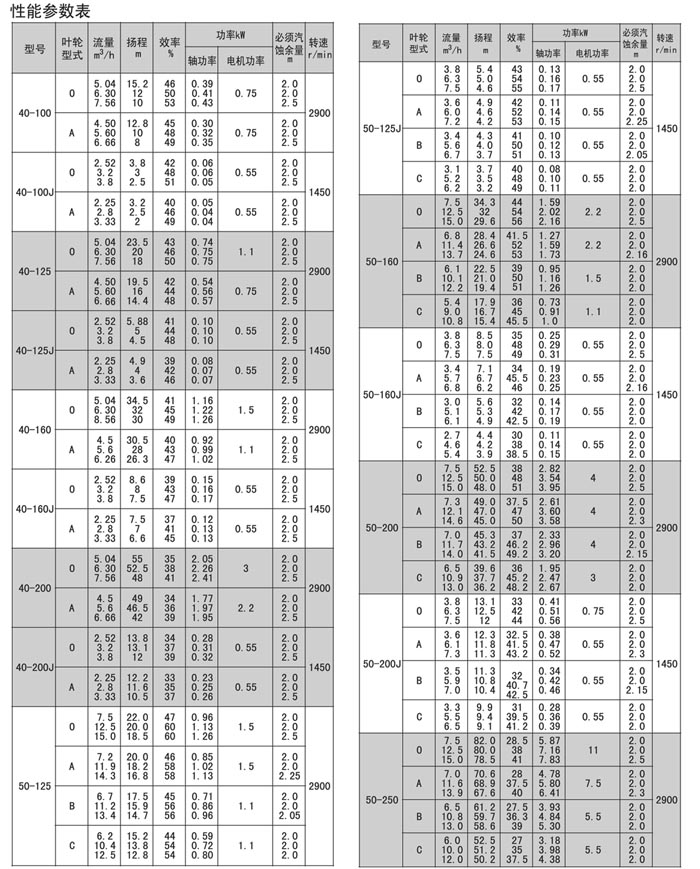

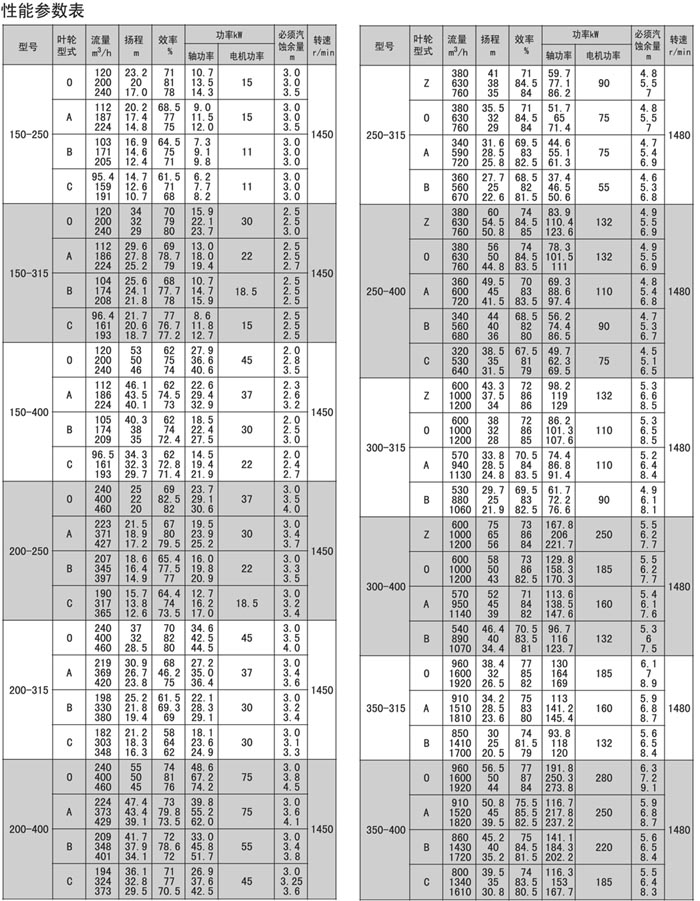

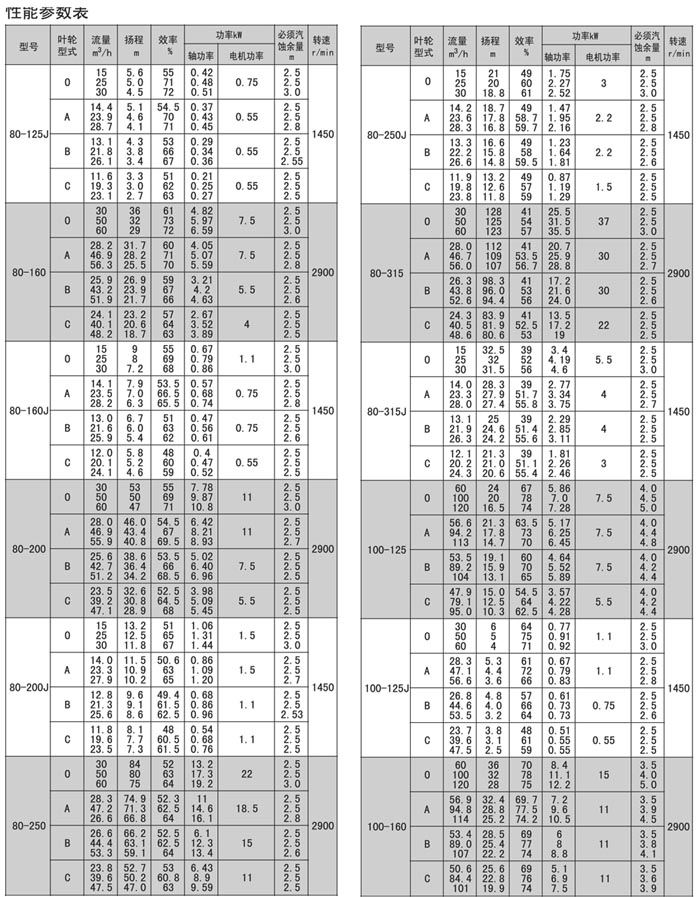

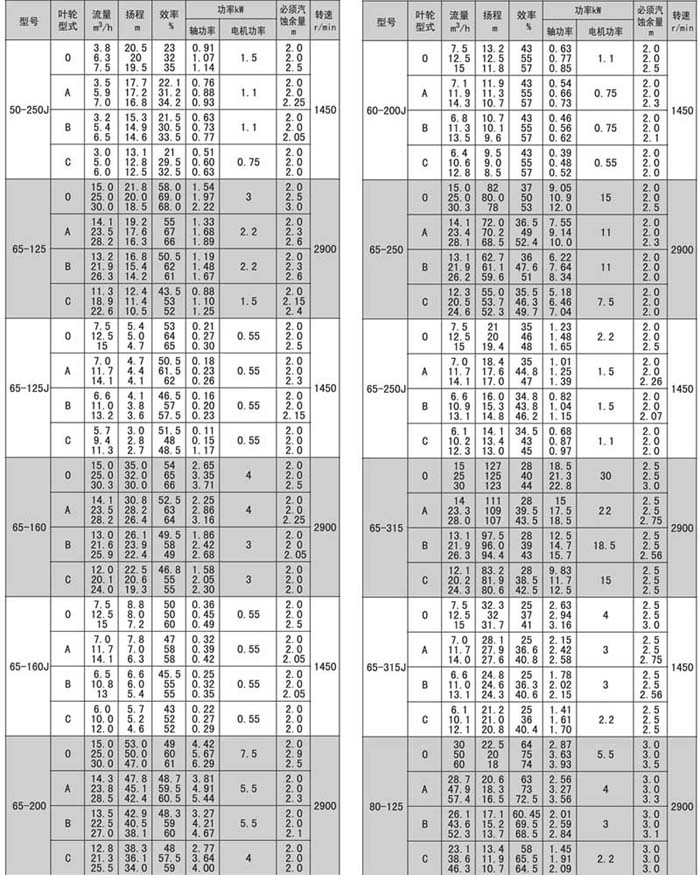

性能参数表
